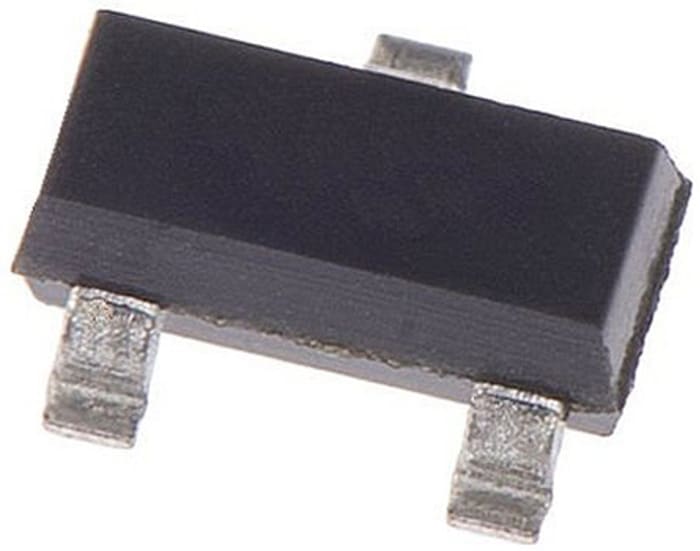

AEC-Q101 Diodo TVS Bidireccional, SZNUP2105LT1G, 350W, SOT-23, 3-Pines
Documentos Técnicos
Especificaciones
Brand
onsemiTipo de Dirección
Bi-Directional
Configuración de diodo
Serie
Tensión Residual Máxima
44V
Tensión Mínima de Ruptura
26.2V
Tipo de montaje
Surface Mount
Tipo de Encapsulado
SOT-23
Conteo de Pines
3
Disipación de Potencia de Pulso de Pico
350W
Corriente de Pulsos de Pico Máxima
8A
Protección ESD
Yes
Número de Elementos por Chip
2
Mínima Temperatura de Funcionamiento
-55 °C
Máxima Temperatura de Funcionamiento
+150 ºC
Dimensiones del Cuerpo
3.04 x 1.4 x 1.01mm
Corriente de Fugas Inversa Máxima
100nA
Estándar de automoción
AEC-Q101
Longitud
3.04mm
Altura
1.01mm
Ancho
1.40mm
Corriente de Prueba
1mA
Datos del producto
Protector de bus CAN de automoción, ON Semiconductor
Estos dispositivos se han diseñado para proteger transceptores CAN en redes de alta velocidad y tolerantes a fallos contra ESD y
otros eventos de tensión de transitorios perjudiciales. Están calificados para el sector de automoción.
Códigos de producto RS
781-5556 SZNUP2105L1G, protector de bus CAN doble bidireccional de 350 W
121-6330 SZNUP2105L1G, protector de bus CAN doble bidireccional de 350 W (paquete de 3.000)
781-5559 SZNUP2105L3G, protector de bus CAN doble bidireccional de 350 W
Standards
AEC-Q101
Transient Voltage Suppressors, ON Semiconductor
