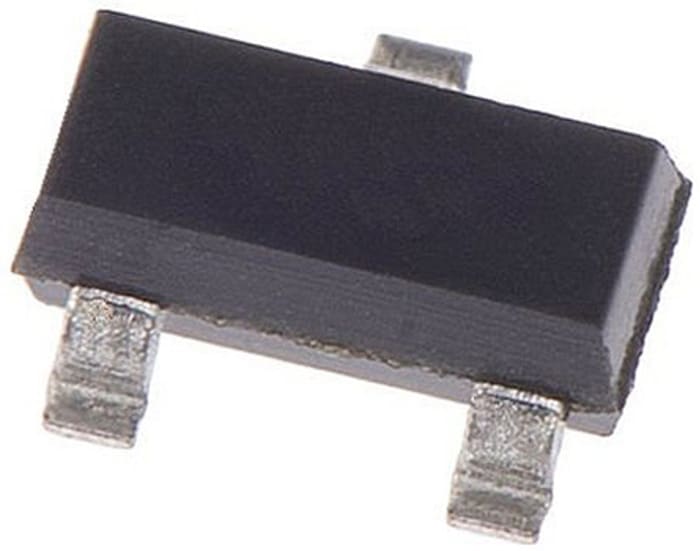

Diodo TVS Bidireccional, NUP2105LT1G, 350W, SOT-23, 3-Pines
Documentos Técnicos
Especificaciones
Brand
onsemiTipo de Dirección
Bidireccional
Configuración de diodo
Serie
Tensión Residual Máxima
44V
Tensión Mínima de Ruptura
26.2V
Tipo de Montaje
Surface Mount
Tipo de Encapsulado
TO-236
Tensión de Corte Inversa Máxima
24V
Conteo de Pines
3
Disipación de Potencia de Pulso de Pico
350W
Corriente de Pulsos de Pico Máxima
8A
Protección ESD
Yes
Número de Elementos por Chip
2
Temperatura Mínima de Funcionamiento
-55 °C
Temperatura Máxima de Operación
+150 ºC
Dimensiones del Cuerpo
2.9 x 1.3 x 0.94mm
Largo
2.9mm
Anchura
1.3mm
Corriente de Fugas Inversa Máxima
100nA
Altura
0.94mm
Corriente de Prueba
1mA
Datos del producto
Protector de bus CAN de línea doble NUP2105L, NUP3105L
On Semiconductor NUP2105L/NUP3105L Los protectores de bus CAN de doble línea están diseñados para proteger el transceptor CAN en redes de alta velocidad y tolerantes a fallos de ESD y otros eventos transitorios dañinos. Proporcionarán protección bidireccional para cada línea de datos como características del paquete compacto SOT-23 que ayuda a la fiabilidad del sistema y cumple con los estrictos requisitos EMI.
Características
Disipación Peak Power de 350W por línea
Corriente de fuga de retroceso baja (< 100nA)
Velocidades de datos de CAN de alta velocidad de baja capacitancia
Compatibilidad IEC
IEC 61000−4−2 (ESD): nivel 4
IEC 61000−4−4 (EFT): 40 A – 5/50 ns (50 A - 5/50 ns para NUP3105L)
IEC 61000-4-5 (Iluminación) 8A (8/20 μs
Grado de inflamabilidad UL 94 V-0
SZ Prefijo para Automoción y otras aplicaciones que requieren una única
Requisitos de cambio de sitio y control; AEC-Q101 Calificado y
Capacidad PPAP
Aplicaciones
-Sistemas de distribución inteligentes (SDS)
- Redes de Control Industrial
Redes Automotrices
- CAN de alta y baja velocidad
- CAN tolerante a fallos
Transient Voltage Suppressors, ON Semiconductor
Ideate. Create. Collaborate
JOIN FOR FREE
No hidden fees!
- Download and use our DesignSpark software for your PCB and 3D Mechanical designs
- View and contribute website content and forums
- Download 3D Models, Schematics and Footprints from more than a million products
€ 2,24
€ 0,112 Each (In a Pack of 20) (Sin IVA)
Estándar
20
€ 2,24
€ 0,112 Each (In a Pack of 20) (Sin IVA)
Información de stock no disponible temporalmente.
Estándar
20
Información de stock no disponible temporalmente.
| Cantidad | Precio Unitario sin IVA | Per Pack |
|---|---|---|
| 20 - 180 | € 0,112 | € 2,24 |
| 200 - 480 | € 0,096 | € 1,92 |
| 500 - 980 | € 0,084 | € 1,67 |
| 1000 - 1980 | € 0,074 | € 1,49 |
| 2000+ | € 0,066 | € 1,33 |
