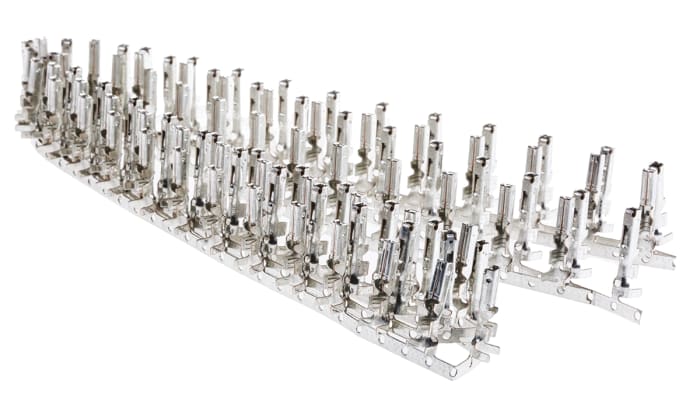

Terminal de lengüeta hembra TE Connectivity AMP SUPERSEAL 1.5 de crimpar, 1.5 x 0.8mm, 0.75mm² → 1.5mm², long. 16.5mm,
Documentos Técnicos
Especificaciones
Brand
TE ConnectivityTipo
Receptacle
Series
AMP Superseal 1.5
Tamaño de cable mínimo mm2
0.75mm²
Género
Female
Tamaño de cable máximo mm2
1.5mm²
Tamaño de la Lengüeta
1.5 x 0.8mm
Aislamiento
No Aislado
Tamaño de cable mínimo AWG
17AWG
Tamaño de cable máximo AWG
15AWG
Método de Terminación
Crimp
Material del Contacto
Bronce Fosforado
Revestimiento del Contacto
Estaño
Longitud Total
16.5mm
País de Origen
Italy
Datos del producto
Contactos de Pestaña y conector hembra de te Connectivity serie SUPERSEAL
Esta gama de TE Connectivity de contactos de crimpado tipo pestaña y conector hembra es para su uso con la serie SUPERSEAL de conectores de montaje en cable de automoción. Los contactos de crimpado SUPERSEAL utilizan un bloqueo positivo de 2 pasos al insertar el contacto en el alojamiento y pueden mantener una hermeticidad IP67 si se utiliza junto con juntas de cable adecuadas (consulte el código RS 314-1176.)
Los contactos de crimpado de esta gama están fabricados en latón estañado de las pestañas y bronce fosforado estañado para los conectores hembra.
La gama también incluye las herramientas adecuadas.
368-4500 (9-1579007-1) para los contactos hembra y de terminal Faston SUPER-SEAL 1.5
368-4516 (785084-1) para SUPER-SEAL 1.5 (bloqueo secundario de conector Faston), consulte el código RS 314-1182 típico
La herramienta de extracción 1 extrae el contacto de su ubicación principal, la herramienta de extracción 2 extrae el contacto del bloqueo secundario.
• 368-4500 (9-1579007-1) para SUPERSEAL 1.5; contactos de receptáculo y lengüeta
• 368-4516 (785084-1) para SUPERSEAL 1.5 (bloqueo secundario de conector de lengüeta)
• La herramienta de extracción 1 retira el contacto de su ubicación principal, mientras que la herramienta de extracción 2 retira el contacto del bloqueo secundario.
TE Connectivity SUPERSEAL Connectors, 1.0 mm and 1.5 mm System
Developed to meet the constantly increasing needs and requirements for safety and reliability in the electrical connection field, these connectors fulfill all the requirements prescribed by the various automotive and industrial standards. Typical applications include various automotive sensor devices, oil pressure senders, water temperature monitoring or any application requiring waterproof protection to IP67.
Ideate. Create. Collaborate
JOIN FOR FREE
No hidden fees!
- Download and use our DesignSpark software for your PCB and 3D Mechanical designs
- View and contribute website content and forums
- Download 3D Models, Schematics and Footprints from more than a million products
€ 29,08
€ 0,291 Each (In a Pack of 100) (Sin IVA)
100
€ 29,08
€ 0,291 Each (In a Pack of 100) (Sin IVA)
Información de stock no disponible temporalmente.
100
Información de stock no disponible temporalmente.
| Cantidad | Precio Unitario sin IVA | Per Pack |
|---|---|---|
| 100 - 900 | € 0,291 | € 29,08 |
| 1000 - 2900 | € 0,23 | € 22,97 |
| 3000 - 7400 | € 0,21 | € 21,00 |
| 7500 - 14900 | € 0,199 | € 19,85 |
| 15000+ | € 0,189 | € 18,93 |
