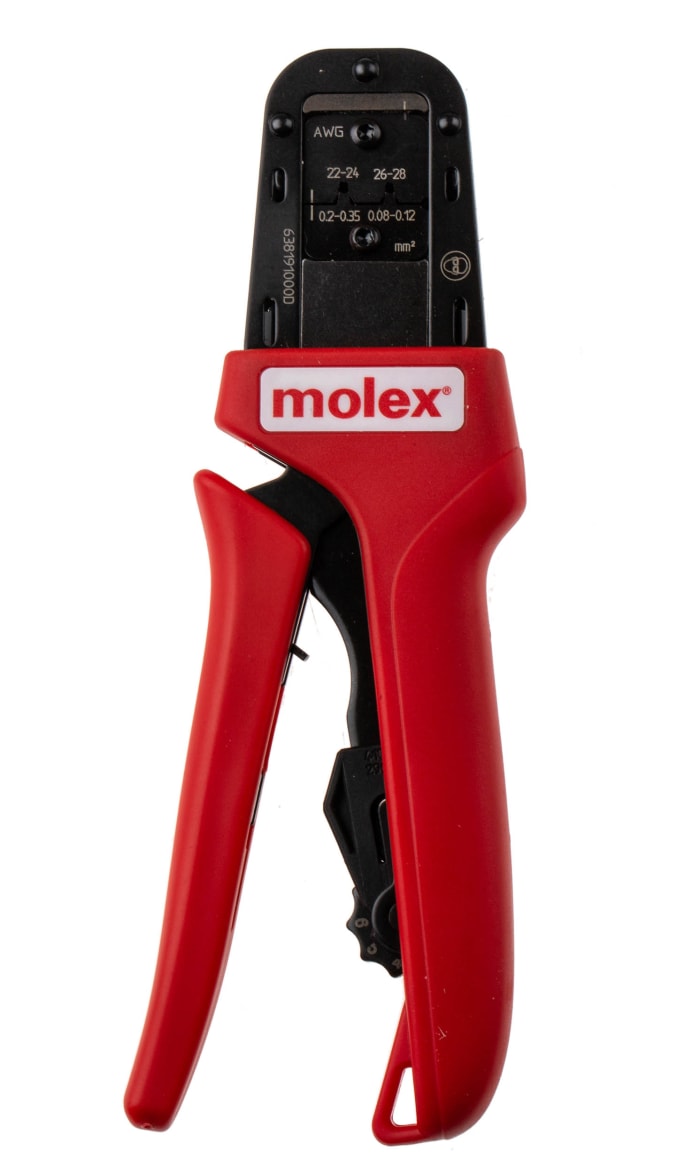

Herramienta de crimpado Molex, serie 207129, para cables de 30 → 20AWG

Herramienta de crimpado manual Molex PremiumGrade para terminales Micro-Fit 3.0

Importancia de un crimpado de alta calidad

Al usar una herramienta de crimpado en un terminal, se producen dos operaciones de crimpado al mismo tiempo. Una operación establece la conexión eléctrica entre el conductor y el terminal. La otra, crimpa el aislamiento, lo cual ofrece protección contra tirones y protege contra tensión mecánica y vibraciones. Es importante que la conexión eléctrica sea estanca al gas y que no existan espacios vacíos entre los hilos y los terminales. Si hay algún espacio vacío presente, se genera corrosión, lo cual aumenta la resistencia y, por tanto, la temperatura, con el consiguiente riesgo de daños en la conexión eléctrica. El uso de una herramienta de crimpado de buena calidad garantiza un crimpado estanco al gas que evita el deterioro futuro de la conexión eléctrica y la rotura del aislamiento

Herramienta de crimpado manual PremiumGrade - Descripción general

Molex presenta la herramienta de crimpado manual PremiumGrade fabricada con materiales de alta calidad y diseñada para ofrecer un crimpado excepcional. La herramienta de crimpado PremiumGrade se ha probado un mínimo de 50.000 ciclos. Si la herramienta se cuida debidamente y se realiza el mantenimiento pertinente, ofrecerá un crimpado de la más alta calidad durante toda su vida útil. Esta herramienta de crimpado consta de dos mangos de agarre suave ergonómicos con fuerza de precarga ajustable, un mecanismo de carraca, un conjunto de matrices y un posicionador de terminales.

Mecanismo de trinquete

La carraca está preconfigurada a una fuerza específica y permanece bloqueada hasta que los mangos de la herramienta se cierran por completo y las matrices llegan al final. Los mangos no pueden abrirse hasta que se completa el ciclo de crimpado para evitar crimpados parciales. Una vez que el ciclo se completa, los mangos se abren. La carraca ofrece también un crimpado de alta calidad y homogéneo. Si se produce un atasco o los terminales están mal alineados, los mangos pueden abrirse fácilmente con una palanca de desbloqueo de emergencia de la carraca

Fuerza de los mangos ajustable

Es probable que sea necesario ajustar la fuerza de carga de los mangos con el paso del tiempo. Esto se realiza mediante un dial de ajuste que se puede girar hacia la izquierda para aumentar la fuerza de los mangos o hacia la derecha para disminuirla

Localizador

La herramienta de crimpado manual PremiumGrade dispone de un posicionador de terminales fácil de usar y un tope de cable que permiten colocar con precisión el terminal y lo sujetan de forma segura durante el proceso de crimpado. El posicionador se inserta entre las matrices de crimpado y el terminal se carga en el espacio correspondiente a su tamaño en el extremo del posicionador. Al soltar el botón del posicionador, el terminal se coloca correctamente para el proceso de crimpado. El cable previamente pelado se inserta por el terminal hasta el tope de cable y, a continuación, es posible efectuar el crimpado

Puede configurarse para su uso con la mano izquierda o derecha

Esta herramienta de crimpado manual PremiumGrade puede adaptarse para su uso con la mano izquierda o la mano derecha retirando el posicionador e invirtiendo las partes superior e inferior de la herramienta.

Uso variado del posicionador y las matrices

Las matrices y el posicionador de esta herramienta de crimpado manual pueden utilizarse en un cabezal de crimpado eléctrico (referencia Molex 63816-0800). Este cabezal de crimpado se conecta a una herramienta de crimpado de batería (referencias Molex 63816-0200 y 63816-0250)

Características y ventajas clave

• Fabricado con materiales de alta calidad
• Vida útil prolongada de 50.000 ciclos mínimo
• El mecanismo de carraca garantiza un ciclo de crimpado completo
• Liberación de carraca de emergencia
• Posicionador y tope de cable para colocar los terminales con precisión
• Fuerza de los mangos ajustable
• Mangos ergonómicos para ofrecer un uso cómodo
• Puede usarse con la mano izquierda o derecha
• El posicionador y las matrices se pueden usar en herramientas de batería

Aplicaciones

Esta herramienta de crimpado manual PremiumGrade está diseñada para su uso en aplicaciones de reparación sobre el terreno de bajo volumen

Preguntas frecuentes

¿Para qué terminales puede usarse esta herramienta de crimpado?
La herramienta de crimpado manual PremiumGrade debe usarse con terminales de crimpado sueltos Molex Micro-Fit 3.0 con un tamaño de cable de entre 30 AWG y 20 AWG

¿Hay repuestos para esta herramienta de crimpado?
Sí, existen los siguientes repuestos:
Posicionador (código 822-7758)
Muelle de retorno (código 173-9645)
Muelle de carraca (código 173-9646)
